气动元件的设计要点围绕高效能量转换、稳定性能、安全可靠及场景适配性展开，结合压缩空气介质特性与自动化控制需求，核心要点包括以下方面：

一、核心性能与参数设计

1. 工作介质与压力适配
   • 压缩空气要求：以洁净干燥空气为介质（含尘粒径≤5μm，露点≤-20℃），需匹配气源处理元件（过滤器、干燥器），避免杂质导致阀芯卡滞或密封磨损；设计压力需覆盖实际工况（如常规气动元件工作压力0.4-0.8MPa，高压元件可达1.6MPa），耐压强度不低于额定压力1.5倍（爆破压力≥3倍）。
   • 流量特性优化：根据执行动作速度计算流量需求（如气缸速度v=Q/(A×60)，Q为流量，A为活塞面积），控制阀通径需满足流量系数Cv值（如快速排气阀Cv≥10，确保气缸快速排气），避免压力损失过大（≤0.1MPa）。
2. 结构与材料选型

   • 阀体与阀芯：阀体采用铝合金（轻量化）或铸铁（高压场景），阀芯用耐磨不锈钢（如304/316），表面粗糙度Ra≤0.8μm，确保密封间隙≤0.01mm；滑动部件（如气缸活塞）需低摩擦系数（≤0.05），常用聚四氟乙烯或青铜导向环。

   • 密封设计：动密封用U形圈、Y形圈（耐磨损，往复运动寿命≥100万次），静密封用O形圈（丁腈橡胶适用于油雾环境，氟橡胶耐温-20~200℃），避免压缩空气泄漏率＞0.5L/min（标准状态下）。

二、功能与控制设计

1. 控制阀性能参数
   • 响应速度：电磁阀换向时间≤10ms（高频工况），手动阀操作力≤50N，确保快速动作；先导阀输出压力需稳定（波动≤±0.05MPa），避免执行元件动作卡顿。
   • 控制方式适配：二位五通阀用于单作用气缸换向，三位五通阀实现气缸中位停止（需带中泄/中压/中封功能），比例阀通过电信号（4-20mA或0-10V）实现压力/流量连续调节（控制精度±1%F.S）。
2. 执行元件结构优化

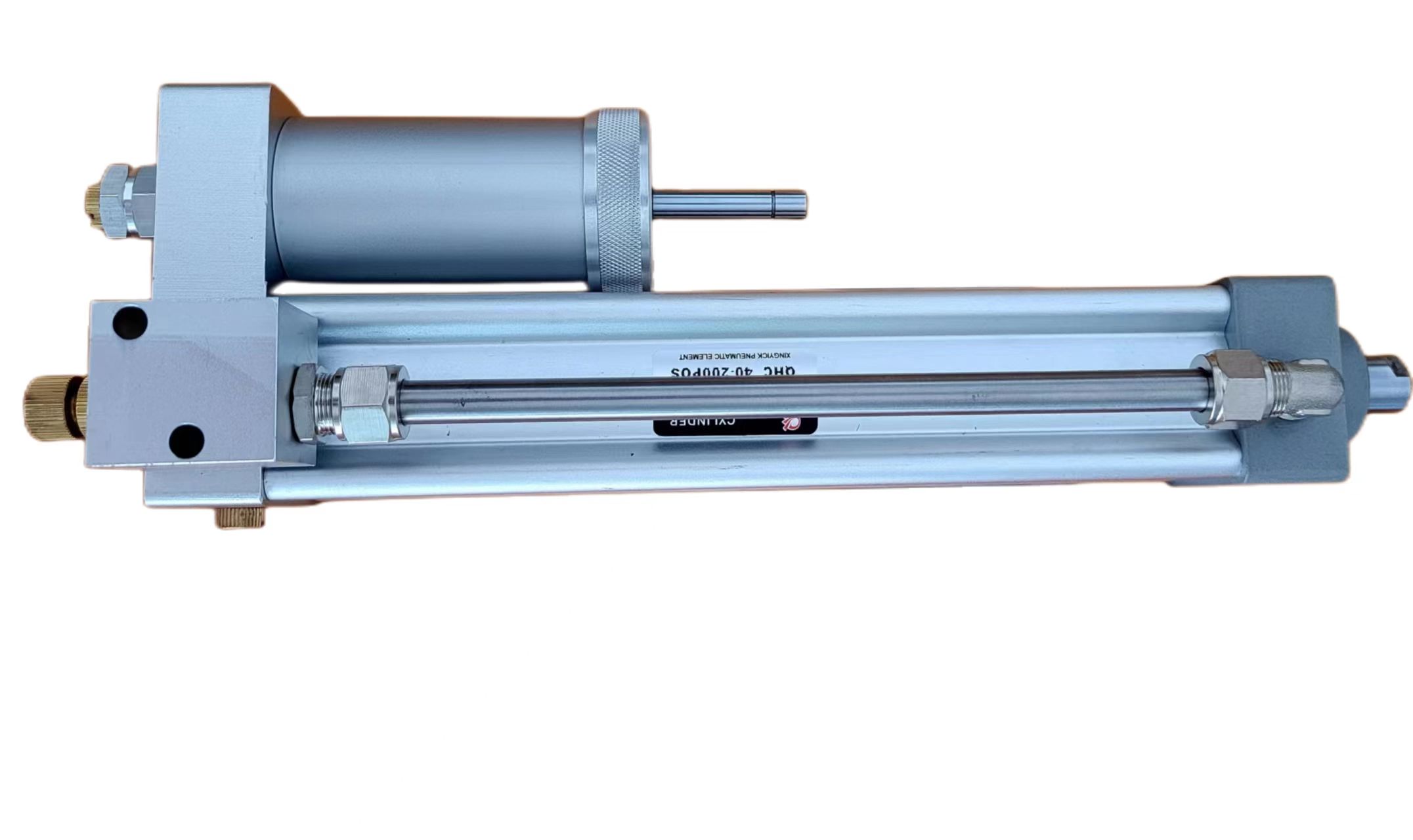

   • 气缸设计：活塞杆镀铬层厚度≥5μm（防腐蚀），行程公差±0.5mm，缓冲机构（如气缓冲、液压缓冲）需吸收动能（如φ100mm气缸在0.5m/s速度下缓冲力≤500N），避免冲击噪声＞85dB；

   • 气动马达：叶片式马达需优化叶片与定子间隙（0.05-0.1mm），确保启动扭矩≥额定扭矩80%，空载转速波动≤±5%，适用于连续旋转工况（如搅拌、输送）。

三、可靠性与寿命设计

1. 失效预防与冗余设计
   • 关键部件强化：阀芯、弹簧等易损件采用疲劳强度高的材料（如阀芯用SUS304，弹簧用琴钢丝），循环寿命≥1000万次；重要系统采用冗余设计（如双电磁阀控制单气缸），避免单点故障导致停机。
   • 环境适应性：潮湿环境需阳极氧化或镀锌处理（盐雾试验≥500小时），粉尘环境加装防尘罩，高温环境选用耐高温密封件（如硅橡胶耐温-60~250℃）。
2. 维护与可修理性

   • 模块化设计：电磁阀线圈、气缸密封件等易损件需可拆卸更换（维修时间≤30分钟），接口标准化（如G螺纹、NPT螺纹），便于系统集成；

   • 状态监测：智能气动元件内置压力/温度传感器（如搜索结果[3]中物联网技术应用），实时监测流量、泄漏量，通过数据分析预测故障（如密封件磨损预警）。

四、能效与降噪设计

1. 节能技术应用
   • 低功耗元件：电磁阀功耗≤5W（AC220V）或3W（DC24V），选用节能阀岛（集中排气，减少压力损失），空载耗气量≤0.1m³/min；
   • 能量回收：气缸下行时利用负载重力驱动气泵回收能量（如搜索结果[2]中节能回路），或通过蓄能器储存压缩空气，降低空压机频繁启动能耗。
2. 噪声控制

   • 消声器设计：排气口安装多孔金属消声器（降噪量≥20dB），高频噪声（＞1000Hz）选用抗性消声器，确保工作噪声≤75dB（符合GBZ 2.2工业场所有害因素限值）；

   • 结构减振：气缸与设备连接加装橡胶垫，管路固定避免共振，阀岛集成式安装减少管路振动噪声。

五、标准与合规性

1. 行业标准遵循
   • 符合ISO 6431（气缸尺寸）、ISO 5599（气动阀术语）、GB/T 7932（气动系统通用技术条件）等标准，确保互换性与安全性；
   • 防爆元件需通过ATEX认证（如煤矿用气动阀防爆等级Ex d IIC T6），食品行业元件符合FDA标准（材料可接触食品）。
2. 安全规范

   • 压力元件需通过耐压试验（保压1min无泄漏），紧急停止功能响应时间≤0.5s，避免过载导致结构破坏（如气缸活塞杆折断力≥2倍额定输出力）。
